| محل منبع: | دونگوان چین |
|---|---|
| نام تجاری: | LionRock |
| شماره مدل: | TEP 400H1/48 |
| مقدار حداقل تعداد سفارش: | مذاکره کنند |
| قیمت: | negotiate |
| جزئیات بسته بندی: | بسته بندی صادراتی |
| زمان تحویل: | مذاکره کنند |
| شرایط پرداخت: | TT |
| بعد، ابعاد، اندازه: | 483mm x 400mm x 356mm | وزن: | 40 کیلوگرم |
|---|---|---|---|
| حالت نصب: | در یک قفسه 19 اینچی | ورودی AC: | <i>200-277/346-480Vac, three-phase, 50/60Hz, Max.</i> <b>200-277/346-480Vac، سه فاز، 50/60 هرتز، حدا |
| ورودی DC1: | -40Vdc تا -60Vdc، حداکثر. 200A | ورودی خورشیدی: | 100Vdc تا -430Vdc، حداکثر. 15Ax2 |
منبع تغذیه 12 ولت Smps جک پاور Dc 40 کیلوگرم 35 آمپر 60 هرتز
مقدمه

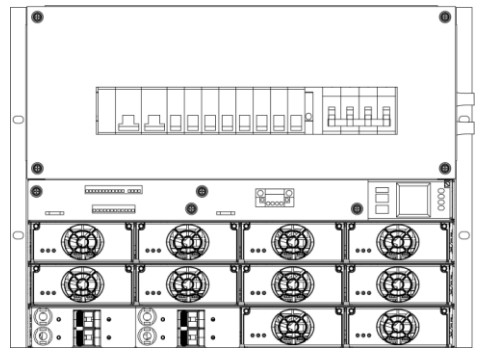

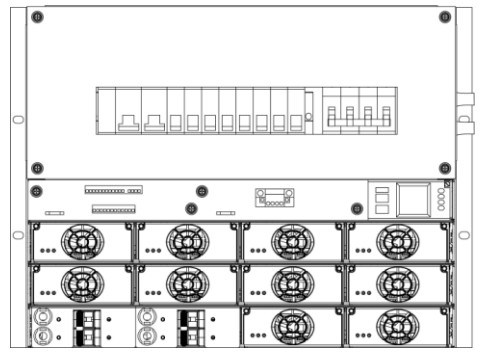

TEP400H1/48 یک واحد توزیع DC است که برای سناریوهای هیبریدی خورشیدی / دیزل / شبکه استفاده می شود.این شامل حداکثر 8 قطعه ماژول HFSM، 4 قطعه ماژول خورشیدی، کنترل کننده برد توزیع برق DC SC501 و غیره است. این عملکرد ورودی برق چندگانه را از خورشید، دیزل و شبکه جمع آوری می کند و آن را به خروجی DC برای بارها تبدیل می کند.
امکانات
- تکنیک PFC دارای راندمان بالا، صرفه جویی در انرژی و ضریب توان تا 0.99 سیستم است
- پشتیبانی از hot-swap برای ماژول های HFSM، MPPT
- با فشار دادن سوئیچ باتری زمانی که فقط باتری کار می کند، می توان آن را به اجبار روشن کرد
- سیگنال های BLVD و LLVD را تشخیص می دهد و سیگنال های قطع شدن باتری و حلقه بار را تشخیص می دهد.
- SPD یکپارچه برای ارائه حفاظت قابل اعتماد برای برق DC، مانیتورینگ و پورت های ارتباطی
- سیگنال های فعلی باتری ها، بار و سایر ورودی های انرژی را تشخیص می دهد
- نظارت و مدیریت باتری ها باعث می شود باتری های پشتیبان به خوبی نگهداری شوند
- اولویت مدیریت: شبکه > باتری > DG
برنامه های کاربردی
- شبکه فیبر نوری
- دسترسی به شبکه
- تجهیزات انتقال
- ارتباطات سیار
- ایستگاه زمینی ارتباطات ماهواره ای
سناریوها
- سیستم هیبریدی دیزل / شبکه
مشخصات عمومی
| سیستم | ابعاد (W x D x H) | 483mm x 400mm x 356mm |
| وزن | 40 کیلوگرم | |
| حالت نصب | در یک قفسه 19 اینچی | |
| حالت کابل کشی | از بالا، راست و چپ | |
| حالت تعمیر و نگهداری | از جلو | |
| ورودی | ورودی AC | 200-277/346-480Vac، سه فاز، 50/60 هرتز، حداکثر.35A |
| ورودی DC1 | -40Vdc تا -60Vdc، حداکثر.200A | |
| ورودی خورشیدی | 100Vdc تا -430Vdc، حداکثر.15Ax2 | |
| خروجی | ولتاژ | -42Vdc تا -58Vdc (معمولی: -48Vdc) |
| ظرفیت | یکسو کننده حداکثر.600A | |
| سولار مکس.100A (اختیاری: 200A) | ||
| توزیع خروجی | شعبه باتری | شکن 2x200A |
| شعبه LLVD | 2x80A MCB، 2x63A MCB | |
| شعبه BLVD | 1x63A MCB، 4x32A MCB، 1x16A MCB | |
| حفاظت از موج | ورودی AC | N/A |
| خروجی DC | 20 کیلو آمپر (8/20 میکرو ثانیه) | |
| محیط | دمای عملیاتی | -40 درجه سانتیگراد تا +65 درجه سانتیگراد (نیاز به کاهش بار به 80٪ در +45 درجه سانتیگراد تا +65 درجه سانتیگراد دارد، سیستم می تواند از -40 درجه سانتیگراد تا -33 درجه سانتیگراد بدون آسیب شروع به کار کند) |
| دمای ذخیره سازی | -40 درجه سانتیگراد تا +70 درجه سانتیگراد | |
| رطوبت نسبی عملیاتی | 5% تا 95% (بدون تراکم) | |
| ارتفاع | 0 تا 2000 متر (1 درجه سانتیگراد در هر 200 متر دما با کاهش از 2000 تا 4000 متر) |
نکته: MPPT: حداکثر ردیابی نقطه قدرت.HFSM: ماژول سوئیچ فرکانس بالا
