| محل منبع: | دونگوان چین |
|---|---|
| نام تجاری: | LionRock |
| شماره مدل: | TEP 200H1/48 |
| مقدار حداقل تعداد سفارش: | مذاکره کنند |
| قیمت: | negotiate |
| جزئیات بسته بندی: | بسته بندی صادراتی |
| زمان تحویل: | مذاکره کنند |
| شرایط پرداخت: | TT |
| بعد، ابعاد، اندازه: | 483 × 400 × 312 میلی‌متر | وزن: | 28 کیلوگرم |
|---|---|---|---|
| حالت نصب: | در یک قفسه 19 اینچی | ورودی AC: | <i>200-277/346-480 Vac, three-phase, 50/60 Hz, Max.</i> <b>200-277/346-480 Vac، سه فاز، 50/60 هرتز، |
| ورودی DC1: | <i>-40 Vdc to -60 Vdc, Max.</i> <b>-40 Vdc تا -60 Vdc، حداکثر.</b> <i>200 A</i> <b>200 A</b> | ورودی خورشیدی: | <i>100 Vdc -430 Vdc, Max.</i> <b>100 Vdc -430 Vdc، حداکثر.</b> <i>15Ax2</i> <b>15Ax2</b> |
| برجسته: | منبع تغذیه حالت سوئیچ جاسازی شده 200 آمپر,منبع تغذیه حالت سوئیچ جاسازی شده 28 کیلوگرم,ماژول منبع تغذیه 312 میلی متر smps |
||
منبع تغذیه حالت سوئیچ جاسازی شده با کارایی بالا
معرفی

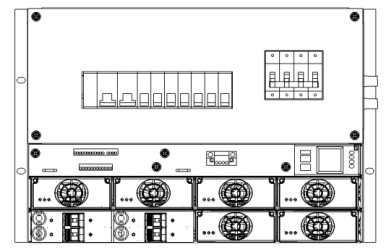

TEP 200H1/48 یک واحد توزیع DC است که برای سناریوهای هیبریدی خورشیدی / دیزل / شبکه استفاده می شود.این شامل حداکثر 4 قطعه ماژول HFSM، 2 قطعه ماژول خورشیدی، کنترل کننده برد توزیع برق DC SC501 و غیره است. این عملکرد، انرژی ورودی چندگانه را از خورشید، دیزل و شبکه جمع آوری می کند و آن را برای بارها به خروجی DC تبدیل می کند.
امکانات
- تکنیک PFC دارای راندمان بالا، صرفه جویی در انرژی و ضریب توان تا 0.99 سیستم است
- پشتیبانی از hot-swap برای ماژول های HFSM، MPPT
- با فشار دادن سوئیچ باتری زمانی که فقط باتری کار می کند، می توان آن را به اجبار روشن کرد
- سیگنال های BLVD و LLVD را تشخیص می دهد و سیگنال های قطع شدن باتری و حلقه بار را تشخیص می دهد.
- SPD یکپارچه برای ارائه حفاظت قابل اعتماد برای برق DC، مانیتورینگ و پورت های ارتباطی
- سیگنال های فعلی باتری ها، بارها و سایر ورودی های انرژی را تشخیص می دهد
- نظارت و مدیریت باتری ها باعث می شود باتری های پشتیبان به خوبی نگهداری شوند
- اولویت مدیریت: خورشیدی ＞ شبکه ＞ باتری ＞ DG
سناریوها
- سیستم هیبریدی خورشیدی / دیزل / شبکه
مشخصات عمومی
| سیستم | ابعاد (W x D x H) | 483 × 400 × 312 میلی‌متر |
| وزن | 28 کیلوگرم | |
| حالت نصب | در یک قفسه 19 اینچی | |
| حالت کابل کشی | از بالا، راست و چپ | |
| حالت تعمیر و نگهداری | از جلو | |
| ورودی | ورودی AC | 200-277/346-480 Vac، سه فاز، 50/60 هرتز، حداکثر.20 A |
| ورودی DC1 | -40 Vdc تا -60 Vdc، حداکثر.200 A | |
| ورودی خورشیدی | 100 Vdc -430 Vdc، حداکثر.15Ax2 | |
| خروجی | ولتاژ | -42 Vdc تا -58 Vdc (معمولی: -48 Vdc) |
| ظرفیت | یکسو کننده حداکثر.200 A | |
| سولار مکس.100A | ||
| توزیع خروجی | شعبه باتری | 200x2 شکن A |
| شعبه LLVD | 2x80 A MCB، 2x63 A MCB | |
| شعبه BLVD | 1x63 A MCB، 4x32 A MCB، 1x16 A MCB | |
| حفاظت از موج | ورودی AC | N/A |
| خروجی DC | 20kA (8/20 میکرو ثانیه) | |
| محیط | دمای عملیاتی | -40 درجه سانتیگراد تا +65 درجه سانتیگراد (نیاز به کاهش بار به 80٪ در +45 درجه سانتیگراد تا +65 درجه سانتیگراد دارد، سیستم می تواند از -40 درجه سانتیگراد تا -33 درجه سانتیگراد بدون آسیب شروع به کار کند) |
| دمای ذخیره سازی | -40 ºC تا +70ºC | |
| رطوبت نسبی عملیاتی | 5% تا 95% (بدون تراکم) | |
| ارتفاع | 0 تا 2000 متر (1 درجه سانتیگراد در هر 200 متر دما با کاهش از 2000 تا 4000 متر) |
نکته: MPPT: حداکثر ردیابی نقطه قدرت.HFSM: ماژول سوئیچ فرکانس بالا
