| محل منبع: | دونگوان چین |
|---|---|
| نام تجاری: | LionRock |
| شماره مدل: | TEP 400R/48 |
| مقدار حداقل تعداد سفارش: | مذاکره کنند |
| قیمت: | negotiate |
| جزئیات بسته بندی: | بسته بندی صادراتی |
| زمان تحویل: | مذاکره کنند |
| شرایط پرداخت: | TT |
| بعد، ابعاد، اندازه: | 483mm x 400mm x 312mm | وزن: | 29 کیلوگرم |
|---|---|---|---|
| حالت نصب: | در یک قفسه 19 اینچی | ورودی AC: | <i>200-277/346-480Vac, three-phase, 50/60Hz, Max.</i> <b>200-277/346-480Vac، سه فاز، 50/60 هرتز، حدا |
| ورودی DC1: | -40Vdc تا -60Vdc، حداکثر. 200A | ولتاژ: | -42Vdc تا -58Vdc (معمولی: -48Vdc) |
| برجسته: | منبع تغذیه 60 هرتز Smps,منبع تغذیه 35 آمپر Smps,منبع تغذیه LionRock Smps |
||
ساختار فشرده، منبع تغذیه حالت سوئیچ جاسازی شده با چگالی توان بالاتر
معرفی

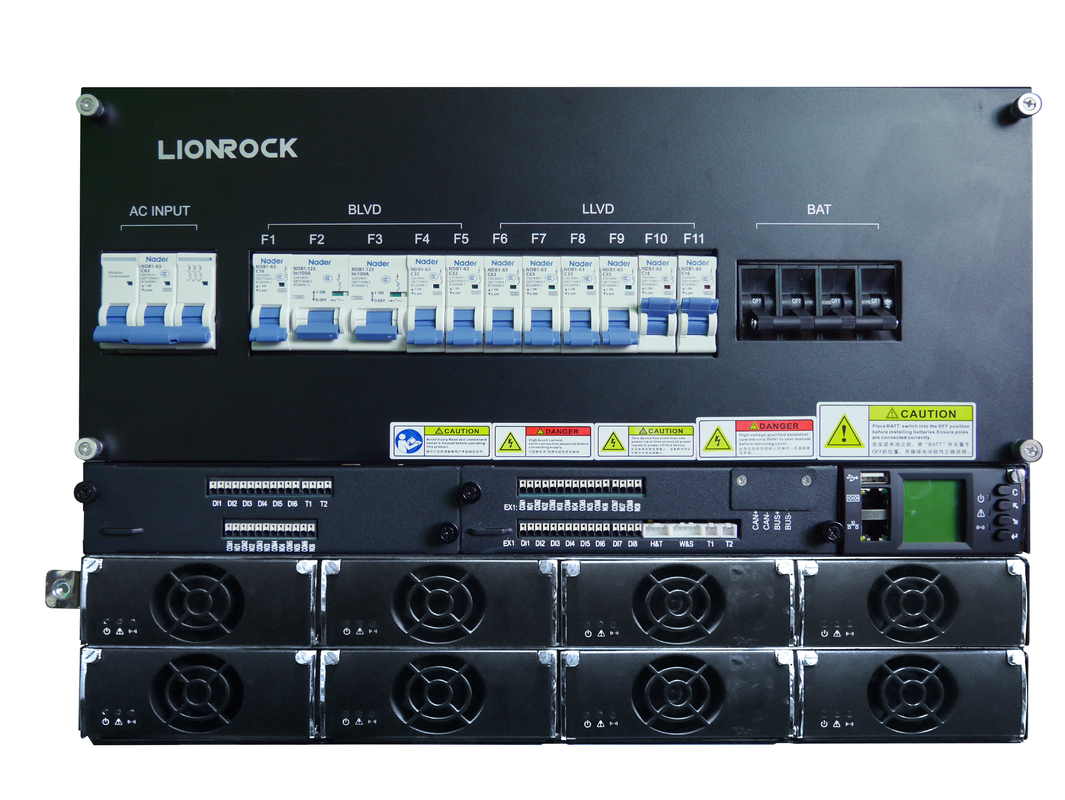

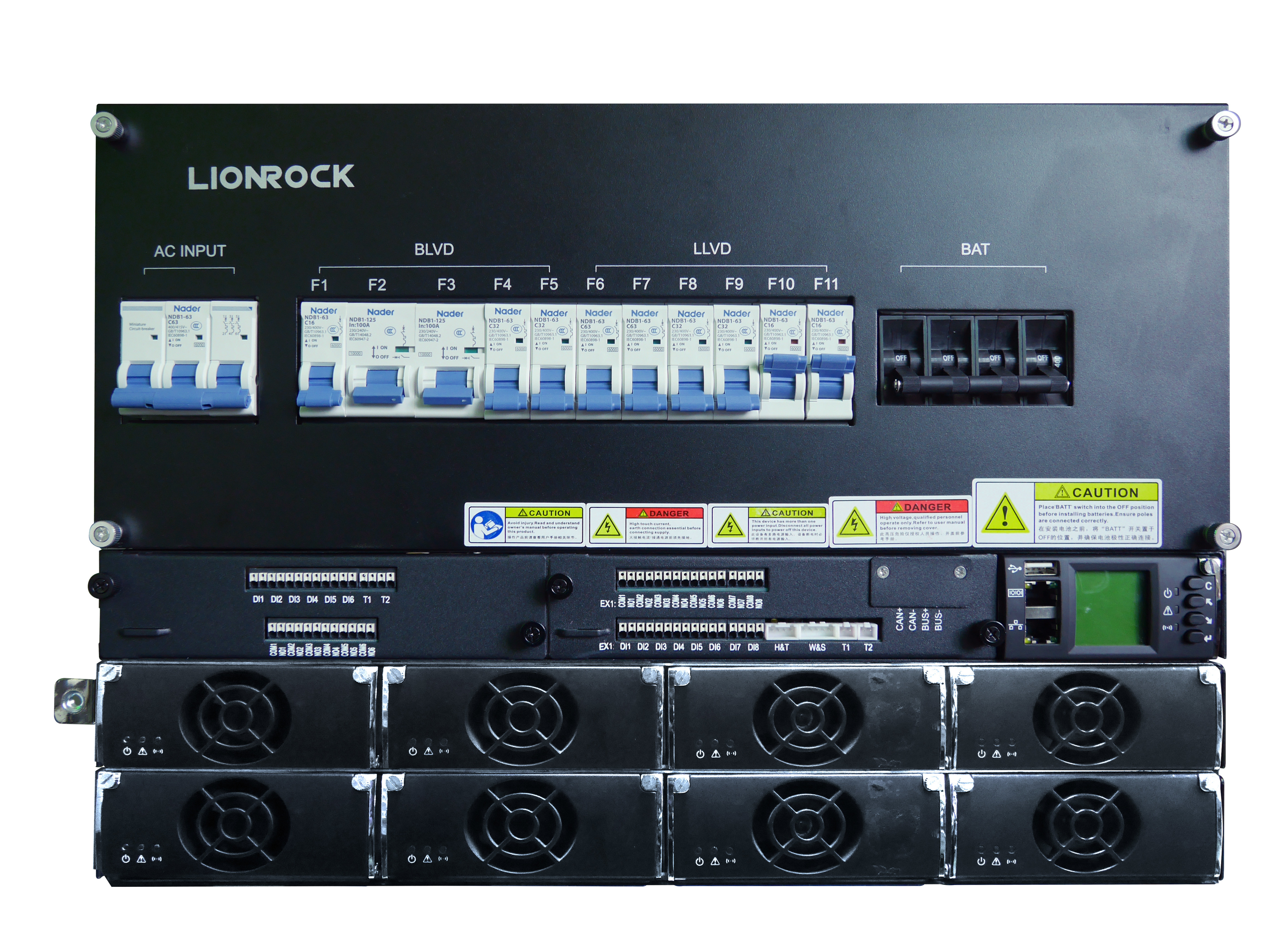

سیستم TEP400R/48 یک سیستم قدرت جمع‌وجور و هوشمند است که دارای یکسو کننده‌های SP48/3000، ماژول کنترل‌کننده SC501، اتصال AC و اتصال DC است.از نظارت و مدیریت از راه دور با SNMP پشتیبانی می کند.علاوه بر این، نصب آسان و اندازه جمع و جور به موفقیت سیستم می افزاید.
امکانات
-رک فرعی 19 اینچی، به راحتی در همه انواع استاندارد تجهیزات مخابراتی جاسازی می شود.طراحی ساختار، اشتراک قوی، نصب آسان.
- ساختار فشرده، چگالی توان بالاتر.
- حجم کم، صرفه جویی در فضای نصب و هزینه.
- رک فرعی نصب شده، پیکربندی مشتری را تسهیل می کند.
- ماژول های قابل تعویض داغ بدون آسیب، تعمیر و نگهداری آنلاین، سریع و آسان.
- طیف گسترده ای از ماژول یکسو کننده ورودی، سازگاری با سازگاری قوی برای شبکه.
- مدیریت کامل باتری، بهبود عمر باتری، حفظ باتری در شرایط کار خوب.
- با جریان بیش از حد، ولتاژ بیش از حد، دمای بیش از حد و غیره انواع زنگ هشدار و عملکرد حفاظتی.
- اولویت مدیریت: شبکه > باتری > DG
برنامه های کاربردی
- شبکه فیبر نوری
- دسترسی به شبکه
- تجهیزات انتقال
- ارتباطات سیار
- ایستگاه زمینی ارتباطات ماهواره ای
سناریوها
- سیستم هیبریدی دیزل / شبکه
مشخصات عمومی

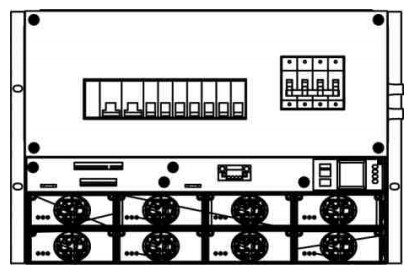

| سیستم | ابعاد (W x D x H) | 483mm x 400mm x 312mm |
| وزن | 29 کیلوگرم | |
| حالت نصب | در یک قفسه 19 اینچی | |
| حالت کابل کشی | از بالا، راست و چپ | |
| حالت تعمیر و نگهداری | از جلو | |
| ورودی | ورودی AC | 200-277/346-480Vac، سه فاز، 50/60 هرتز، حداکثر.35A |
| ورودی DC1 | -40Vdc تا -60Vdc، حداکثر.200A | |
| خروجی | ولتاژ | -42Vdc تا -58Vdc (معمولی: -48Vdc) |
| ظرفیت | یکسو کننده حداکثر.400A | |
| توزیع خروجی | شعبه باتری | شکن 400A |
| شعبه LLVD | 2x80A MCB، 2x63A MCB | |
| شعبه BLVD | 1x63A MCB، 4x32 A MCB، 1x16A MCB | |
| حفاظت از موج | ورودی AC | N/A |
| خروجی DC | 20kA (8/20 میکرو ثانیه) | |
| محیط | دمای عملیاتی | -40 درجه سانتیگراد تا +65 درجه سانتیگراد (نیاز به کاهش بار به 80٪ در +45 درجه سانتیگراد تا +65 درجه سانتیگراد دارد، سیستم می تواند از -40 درجه سانتیگراد تا -33 درجه سانتیگراد بدون آسیب شروع شود) |
| دمای ذخیره سازی | -40 درجه سانتیگراد تا +70 درجه سانتیگراد | |
| رطوبت نسبی عملیاتی | 5% تا 95% (بدون تراکم) | |
| ارتفاع | 0 تا 2000 متر (1 درجه سانتیگراد در هر 200 متر دما با کاهش از 2000 تا 4000 متر) |
نکته: MPPT: حداکثر ردیابی نقطه قدرت.HFSM: ماژول سوئیچ فرکانس بالا
