| محل منبع: | دونگوان چین |
|---|---|
| نام تجاری: | LionRock |
| شماره مدل: | ساختار پشتیبانی PV آلیاژ آلومینیوم (زمین) |
| مقدار حداقل تعداد سفارش: | مذاکره کنند |
| قیمت: | negotiate |
| جزئیات بسته بندی: | بسته بندی صادراتی |
| زمان تحویل: | مذاکره کنند |
| شرایط پرداخت: | TT |
| مواد: | AL | زاویه اختیاری: | 22º / 32º |
|---|---|---|---|
| حداکثر مقاومت در برابر باد: | 40 متر بر ثانیه (144 کیلومتر در ساعت، 3 ثانیه تند باد) | نوع پانل های PV پشتیبانی شده: | 300 Wp |
| فاصله ریشه واحد پایه: | 1900×5000 میلی متر، (20 عدد) | حداکثر ارتفاع: | 4.5 متر |
| برجسته کردن: | راه حل های انرژی خورشیدی 300Wp,راه حل های انرژی خورشیدی 4.5 متر,ساختار پشتیبانی پانل های خورشیدی آلیاژی |
||

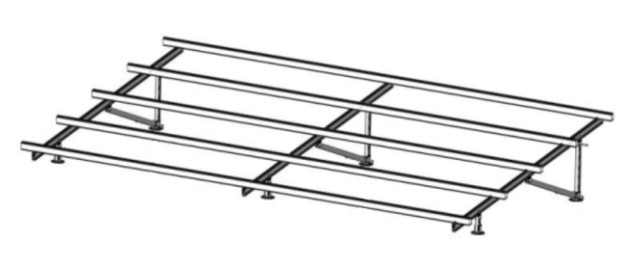

ساختار پشتیبانی PV آلیاژ آلومینیوم (زمین)
معرفی
ساختار پشتیبانی PV آلیاژ آلومینیوم برای نصب پانل های PV 300 Wp استفاده می شود، از نصب انعطاف پذیر چند زاویه ای مطابق با زاویه تابش خورشیدی واقعی پشتیبانی می کند.
- گسترش انعطاف پذیر
مشخصات
|
مواد
|
ال
|
|
زاویه اختیاری
|
5º ~ 60º
|
|
حداکثر مقاومت در برابر باد
|
40 متر بر ثانیه (144 کیلومتر در ساعت، 3 ثانیه تند باد)
|
|
نوع پانل های PV پشتیبانی شده
|
300 Wp
|
|
فاصله ریشه واحد پایه
|
1900×5000 میلی متر، (20 عدد)
|
|
زاویه نصب شده
|
پیشروی جلو
طول L1
(میلی متر)
|
لهستانی ها
فاصله L2
(میلی متر)
|
پشت پرده
طول L3
(میلی متر)
|
شیب کوتاه
طول قطب L4
(میلی متر)
|
شیب بلند
طول قطب L5
(میلی متر)
|
پیشروی پایین
ارتفاع H1
(میلی متر)
|
قطب پایین
ارتفاع H2
(میلی متر)
|
قطب بالا
قد H3
(میلی متر)
|
ایو بالا
قد H4
(میلی متر)
|
|
22 درجه
|
550
|
1900 | 516 | 2688 | 2751 | 2000 |
2188
|
3013
|
3200 |
|
32 درجه
|
440 | 870 | 400 | 2940 | 3020 | 2000 |
2280
|
3440
|
3700
|
